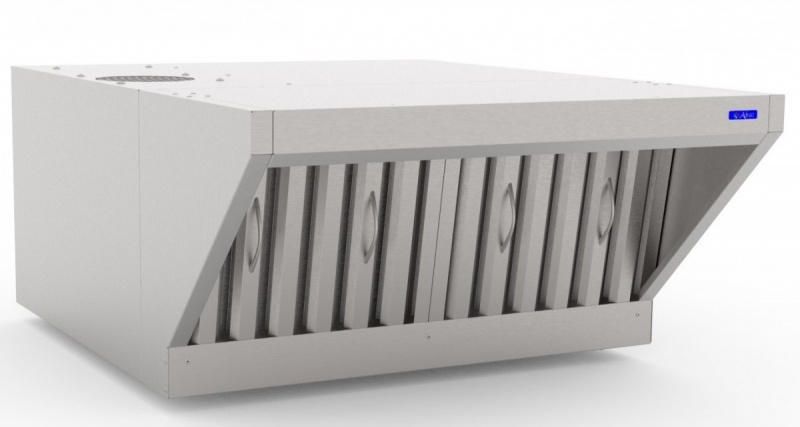

Зонт вытяжной встраиваемый ЗВВ-4-6/4П для конвекционных печей КЭП-4
Зонт вытяжной встраиваемый ЗВВ-4-6/4П для конвекционных печей КЭП-4 с пароконденсатором предназначен для установки на конвекционные печи КЭП-4 и КЭП-4П для очистки воздуха от аэрозолей жира, масла и водяного пара в помещении на объектах общественного питания.
Зонт состоит из двух основных частей: каркаса теплообменника и воздухозаборника. В каркасе теплообменника установлен слот с теплообменником, угольные и лабиринтные фильтры и всасывающий вентилятор. Зонт подсоединяется к конвекционной печи с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью двух винтов (от КЭП) к задней стенке и спереди двумя болтами к крыше конвекционной печи.
Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором в пароконденсатор зонта. В пароконденсаторе происходит охлаждение и конденсация паров масла, жира и воды. Конденсированная жидкость удаляется в канализацию или любую емкость. Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю область зонта, где очищается от запахов угольным фильтром и выбрасывается в атмосферу.
ЗВВ-4-6/4П характеризуется улучшенным впитыванием запахов, ведь в нем установлены 2 лабиринтных и 2 сменных угольных фильтра. Все фильтры в зонте легкосъемные: угольные - заменяются, лабиринтные - гигиенически очищаются.

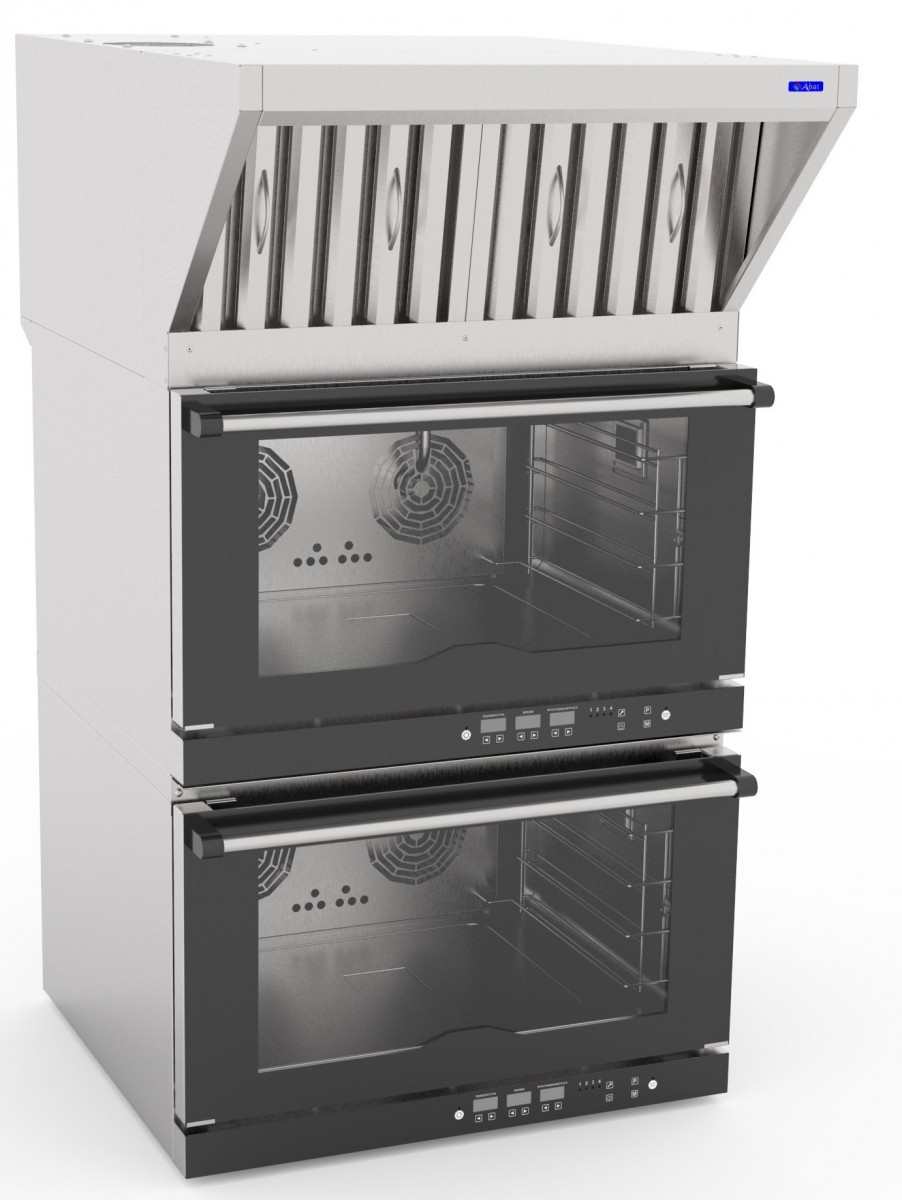

Зонт не занимает полезное кухонное пространство, так как устанавливается на крышу конвекционной печи. Зонт имеет обработанные края для безопасной работы персонала.
Характеристики:
| Суммарная мощность зонта, Вт | 168 |
| Мощность вентилятора, Вт | 160 |
| Мощность ламп освещения, Вт | 8 |
| Напряжение, В | 230 |
| Тип фильтра | лабиринтный / угольный |
| Воздухопроизводительность, м3/ч | 1400 |
| Скорость движения воздуха в рабочей зоне зонта, м/с | 0,3 |
| Количество установленных вентиляторов, шт. | 1 |
| Количество установленных ламп освещения, шт. | 1 |
| Количество установленных лабиринтных фильтров, шт. | 2 |
| Количество установленных угольных фильтров, шт. | 2 |
- Габаритные размеры, мм 802х1018х412(449)
- Масса, кг 51
- Номинальная потребляемая мощность, кВт 0,168
- Номинальное напряжение, В 230
- Тип фильтра лабиринтный/угольный
- Воздухопроизводительность, м3/ч 1400
- Скорость движения воздуха в рабочей зоне зонта, м/с 0,3
- Количество установленных вентиляторов, шт. 1
- Количество установленных ламп освещения, шт. 1
- Количество установленных лабиринтных фильтров, шт. 2
- Мощность ламп освещения, Вт 8
