Зонт вытяжной встраиваемый ЗВВ-6-6/4 для конвекционных печей типа КЭП-6
Зонт вытяжной встраиваемый ЗВВ-6-6/4 для конвекционных печей типа КЭП-6 предназначен для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.

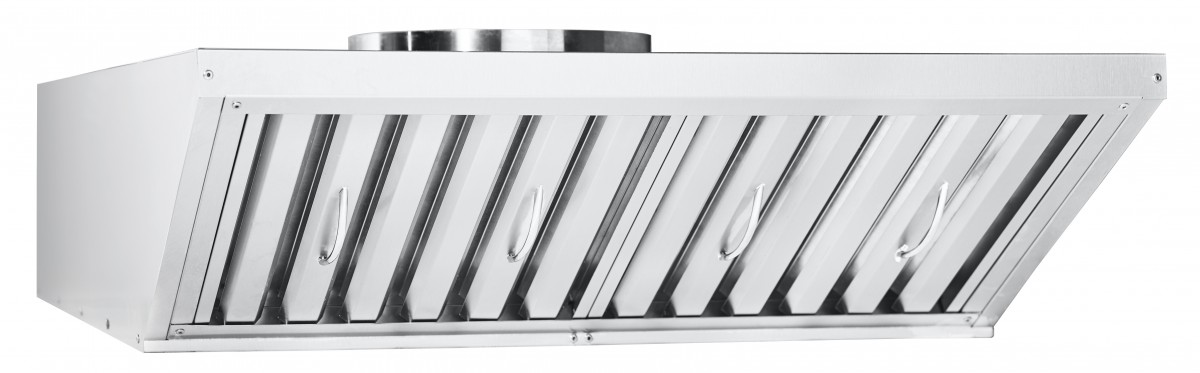

Зонт состоит из трех частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора. Лабиринтный фильтр легко вынимается и его необходимо периодически чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров. Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

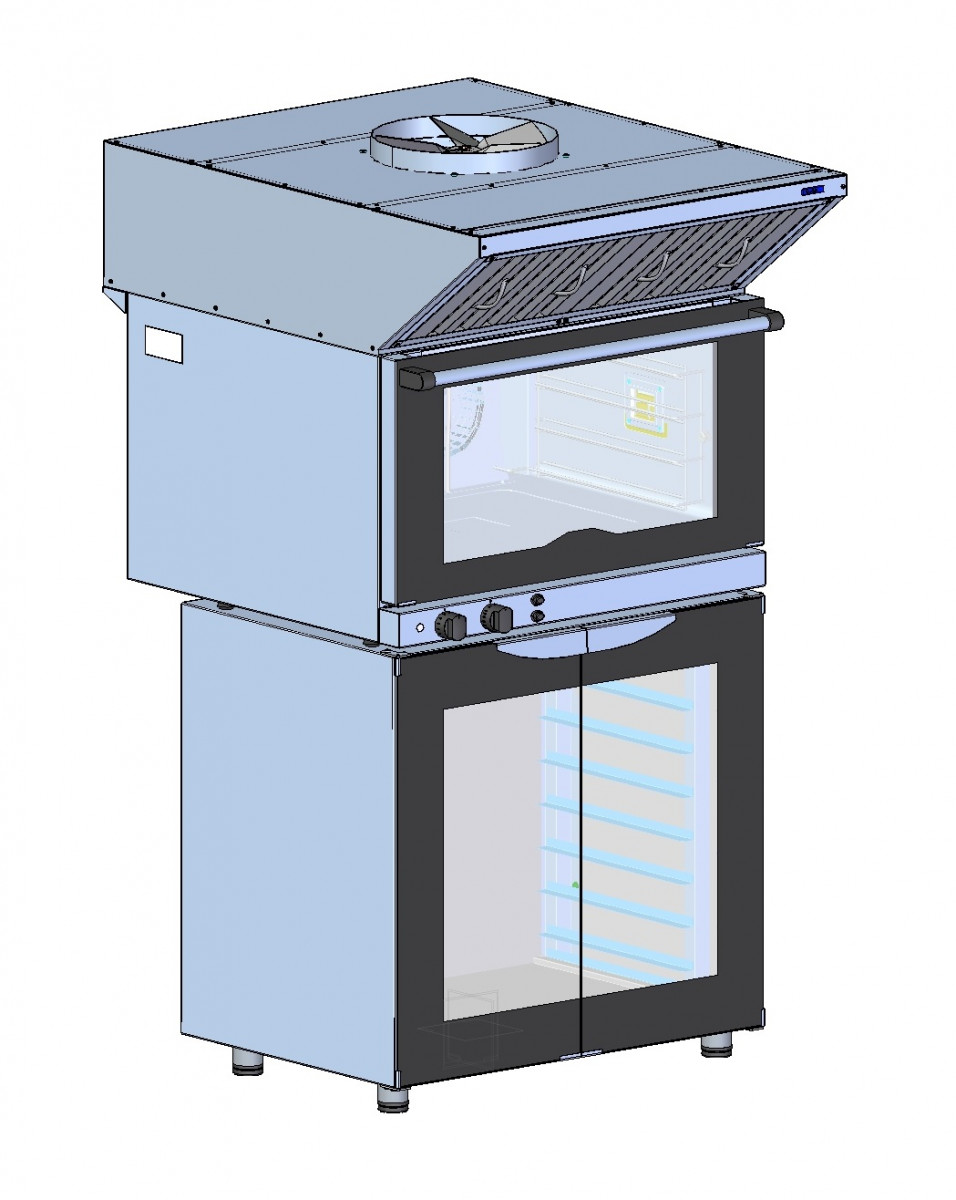

Зонт ЗВВ-6-6/4 устанавливают на конвекционную печь КЭП-6 и подсоединяют с помощью кабеля питания (2 м, с заземлением). Зонт фиксируется с помощью уголков и болтов М5 к задней стенке конвекционной печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их резиновым патрубком и хомутами). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.

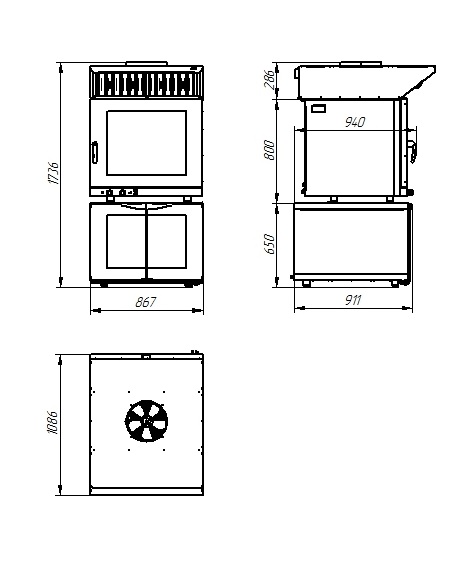

- Габаритные размеры, мм 867х1079х251(300)
- Масса, кг 29
- Номинальная потребляемая мощность, кВт 0,12
- Номинальное напряжение, В 230
- Тип фильтра лабиринтный
- Воздухопроизводительность, м3/ч 1400
- Скорость движения воздуха в рабочей зоне зонта, м/с 0,4
- Количество установленных вентиляторов, шт. 1
- Количество установленных лабиринтных фильтров, шт. 2
